PROYECTO DE INSTALACIÓN DE SISTEMA DE CLIMATIZACIÓN POR TECHO RADIANTE

CASA DE JUVENTUD DE PEDROLA

Sala multiusos “Cucurilla” y sala de la asesoría psicológica.

Ubicación:
C/ Portillo Eras, 20
50690 – Pedrola (Zaragoza)

Naturaleza del inmueble y uso:
Edificio reacondicionado en la década de “los 80” originario de una antigua nave-almacén de uso municipal. No presenta aislamiento. La ventanas son de madera, con mala estanqueidad, siendo evidentes las infiltraciones de aire, los vidrios son simples y de 4 mm.

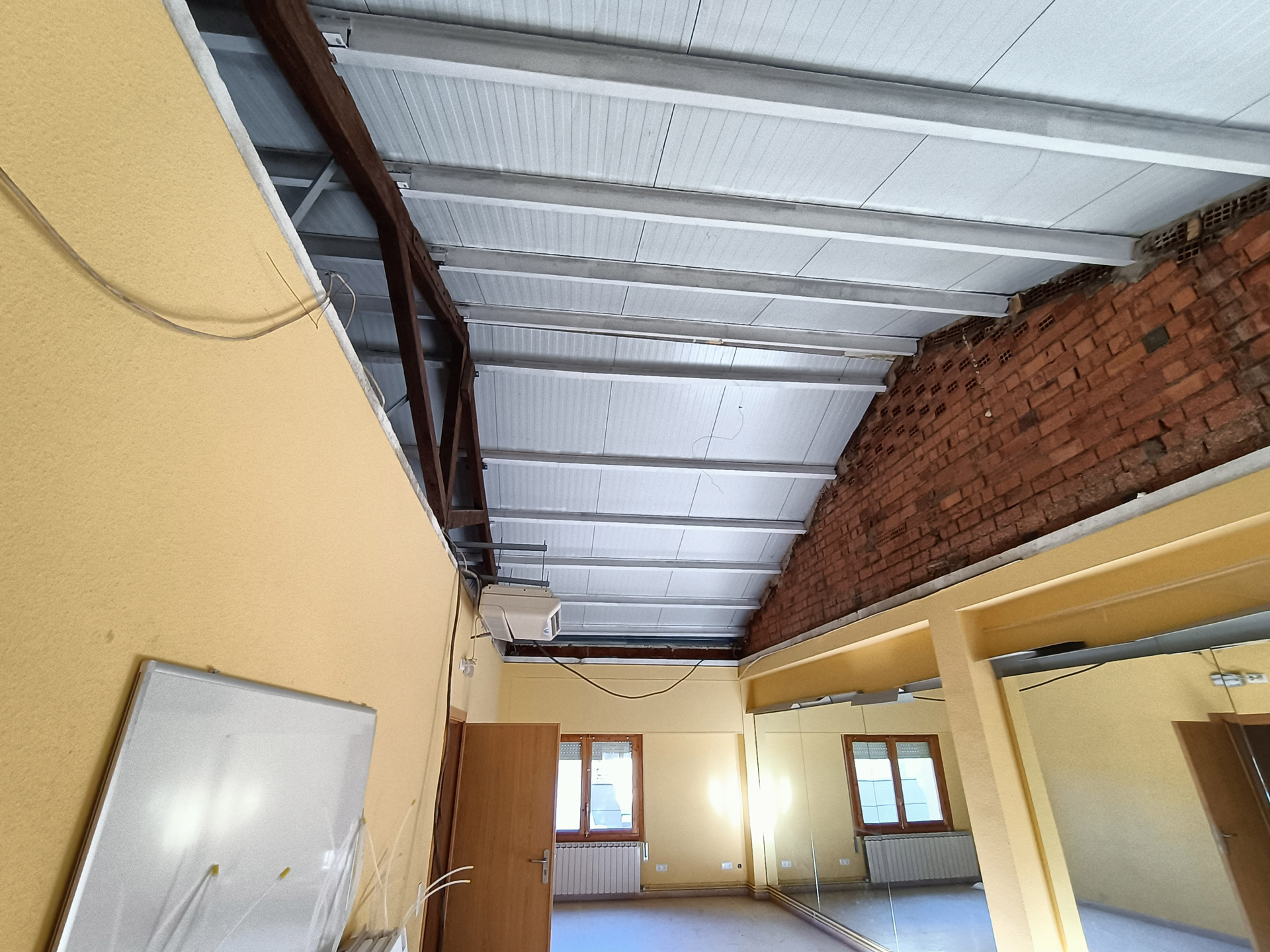

A finales de 2021 e inicio de 2022 se acomete la sustitución de la cubierta, de fibrocemento (con amianto), debiéndose realizar la sustitución de los falsos techos.

Aprovechando los trabajos de cambio de cubierta y sustitución de techos de la primera planta se acordó con el Ayuntamiento de Pedrola realizar la instalación de este tipo de solución (innovadora y eficiente), para testarla como alternativa a la climatización más tradicional empleada hasta la fecha y que usa el aire como vector para la transmisión del calor. (Quedando pendiente para próximas actuaciones la intervención sobre los cerramientos con las correspondientes mejoras de aislamientos y soluciones de puentes térmicos)

El edificio está destinado a diferentes usos sociales y culturales, pues presenta diferentes espacios o salas, por ejemplo: ludoteca para los niños más pequeños, sala recreativa para los chicos con edades comprendidas entre los 12 y 16, oficina de atención e información para jóvenes, y varias salas en las que se realizan diferentes tipos de actividades culturales relacionadas con música o danza.

Características de la instalación:

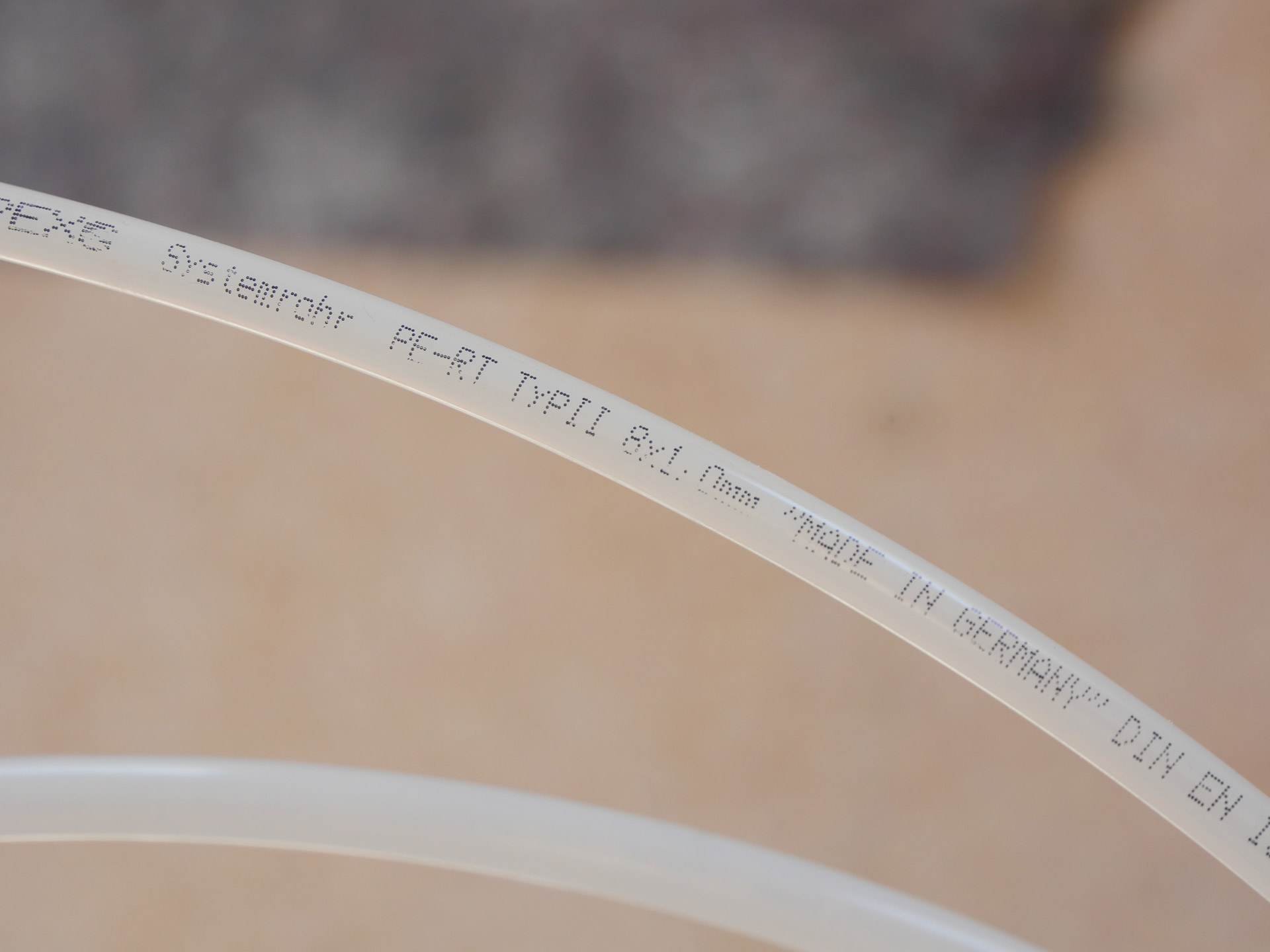

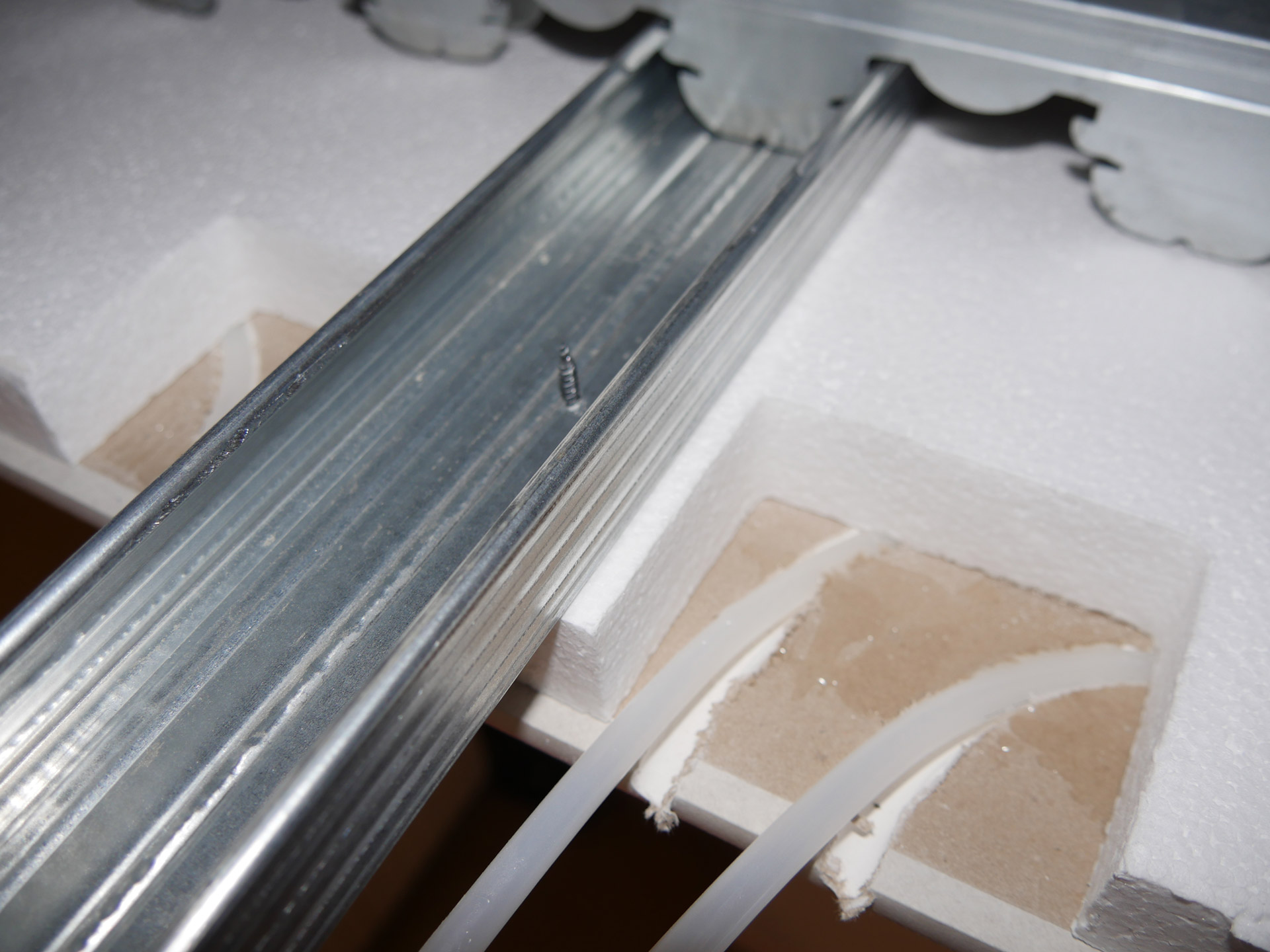

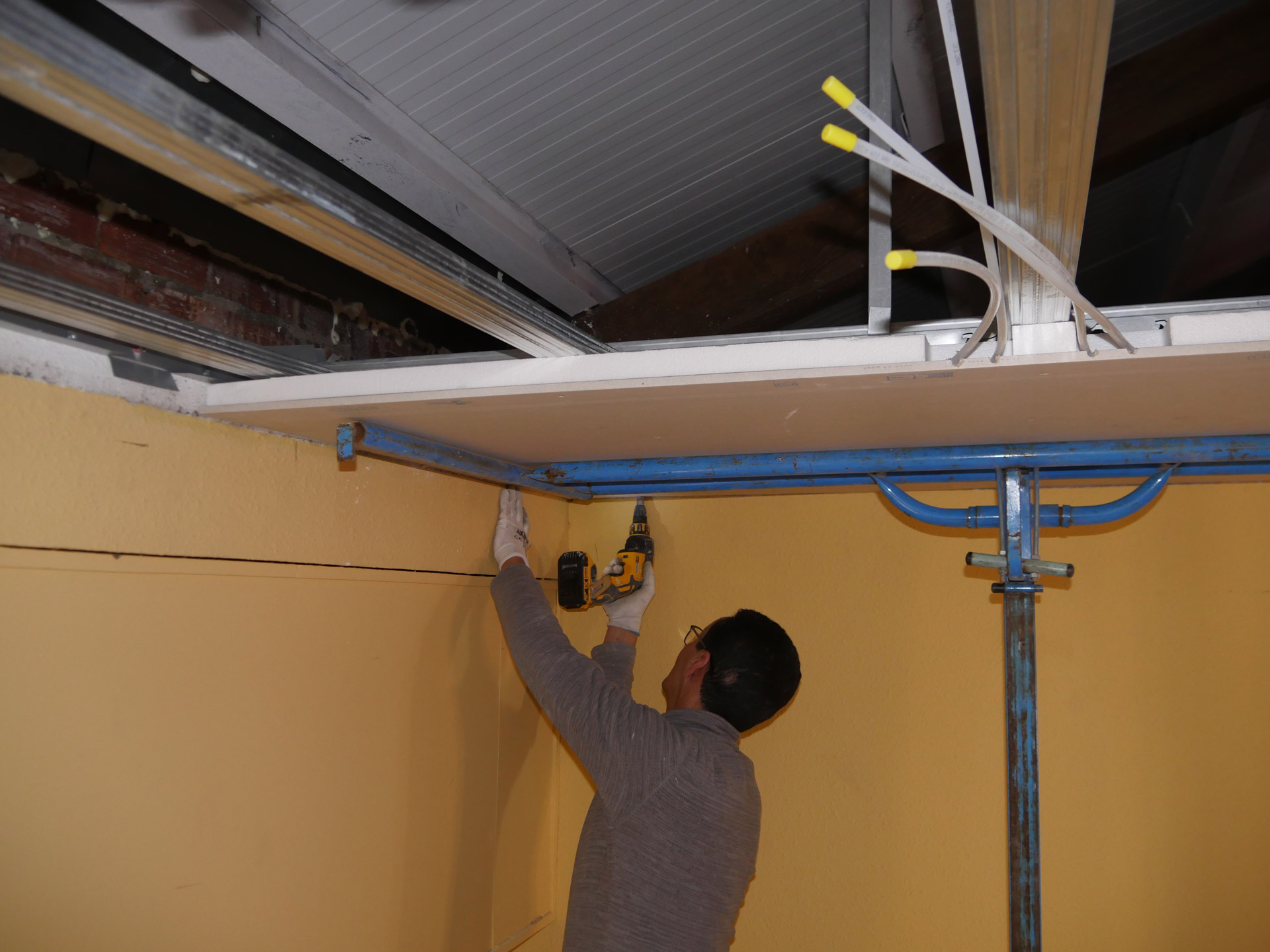

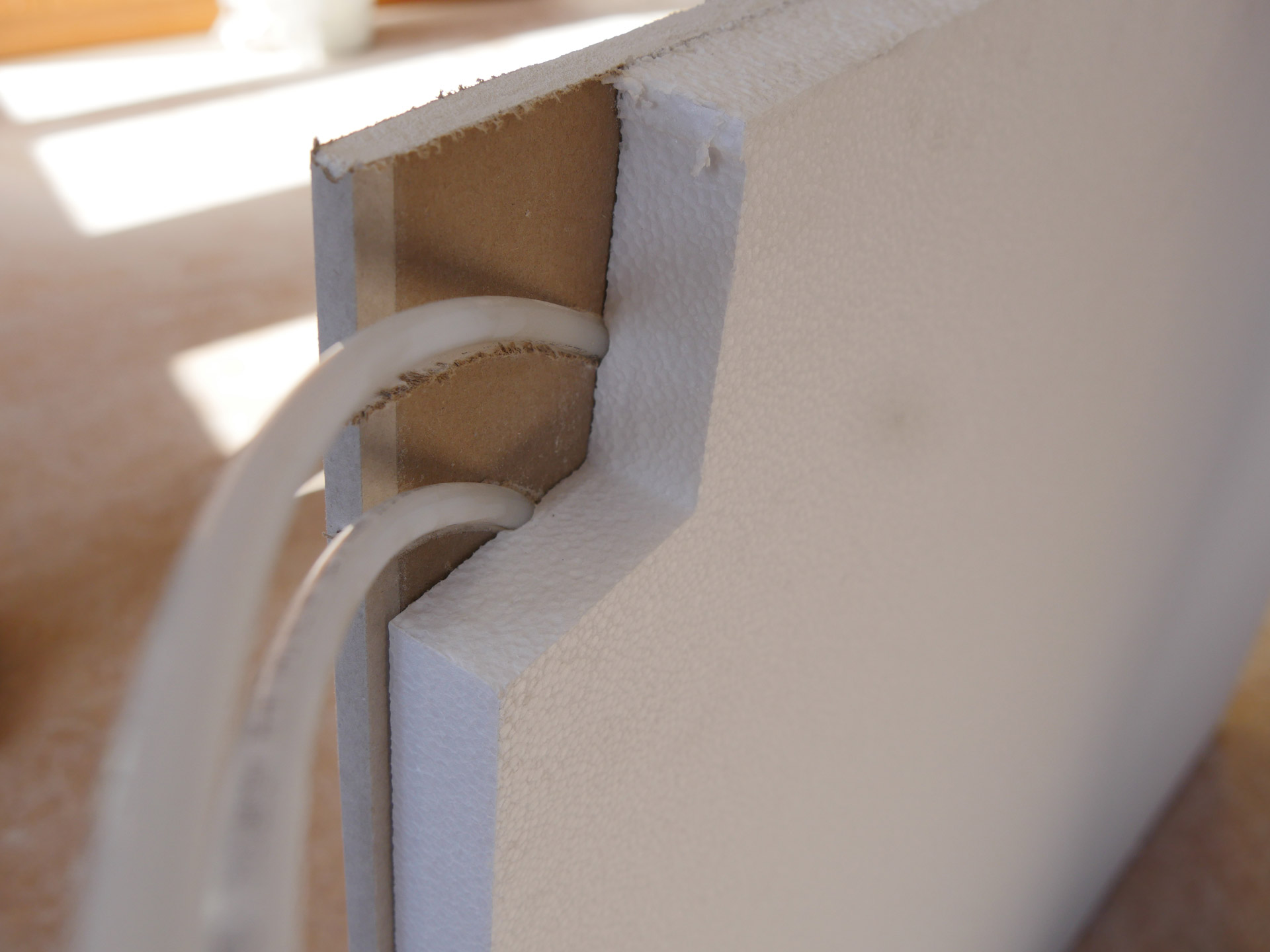

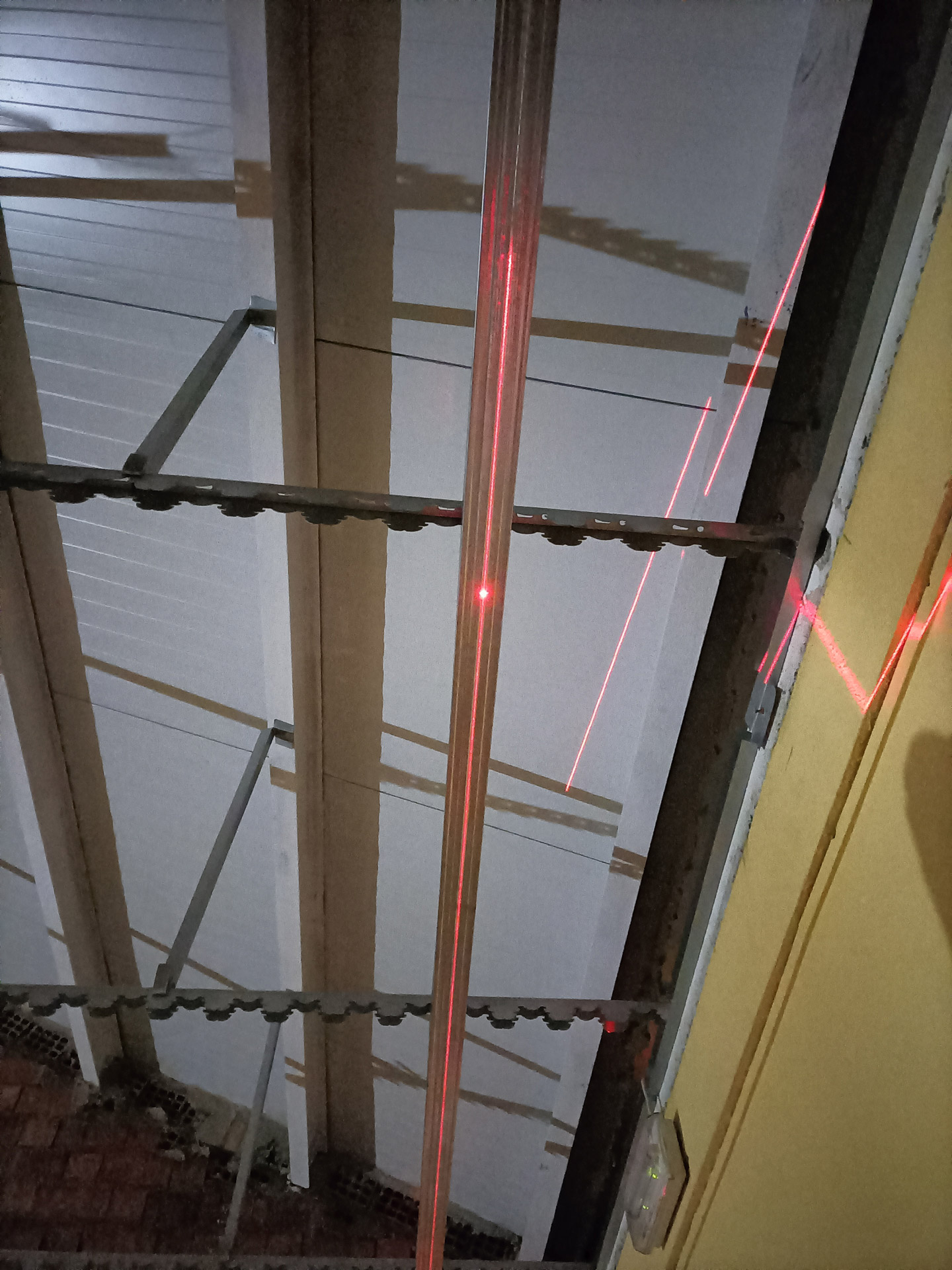

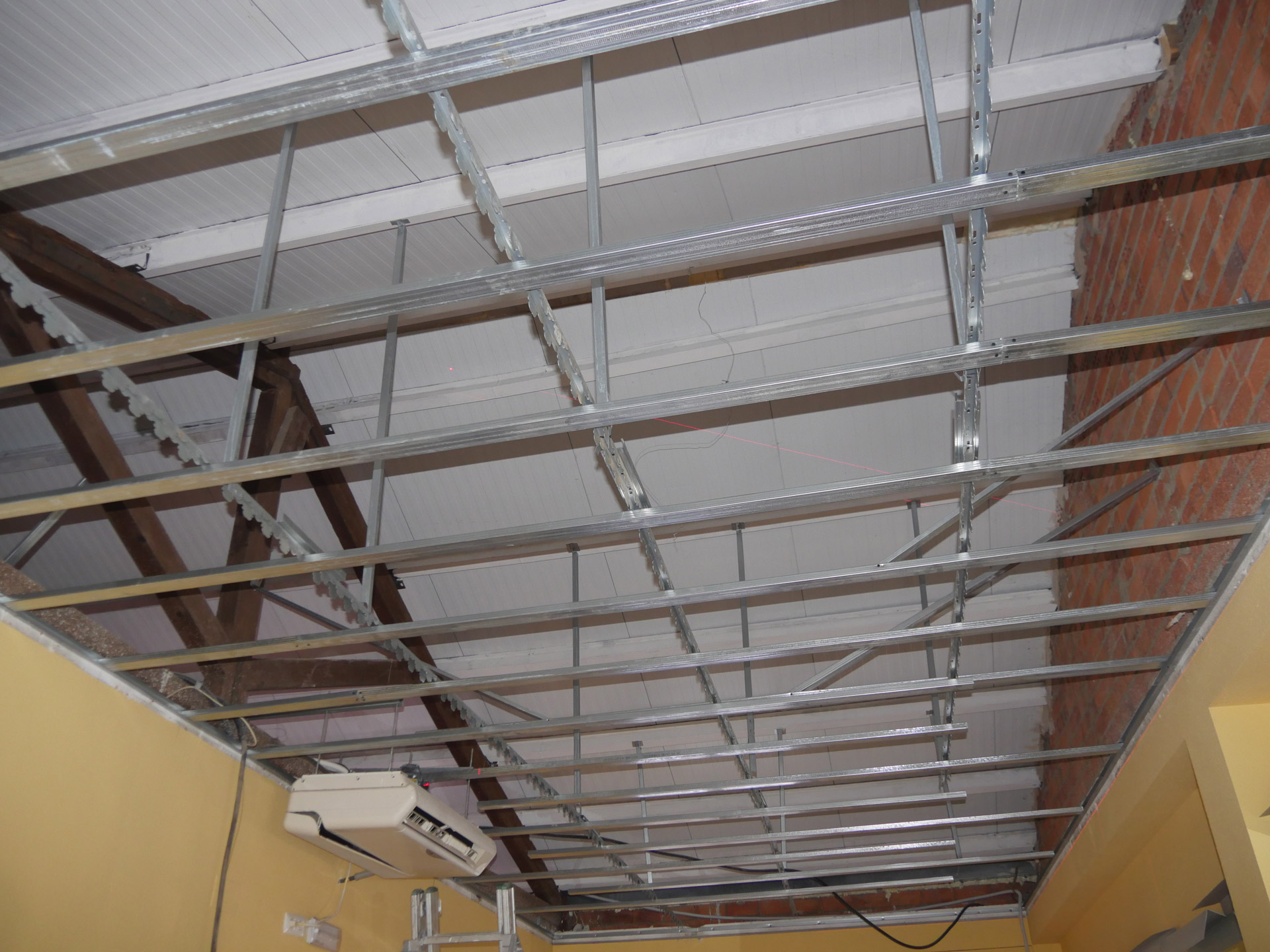

Se ha optado por una instalación de un sistema de climatización radiante por techo de RKS-Radiant Klima System. Como su nombre indica, se sitúa la superficie emisora del calor (o la que lo absorbe en el caso del modo de refrescamiento) en el techo. Para activar dicha superficie se integran unos circuitos de tubería de PERT de 8×1 mm con barrera anti difusión de oxígeno a paso de 40mm (distancia entre tubos), por los que circulará agua con aditivos como fluido termovector. Esta tubería viene integrada en unos paneles de placa de yeso laminado (tipo “Pladur”) con aislamiento. Su colocación se realiza prácticamente de la misma forma que el sistema convencional de techo continuo (obra seca).

Para la regulación climática se ha optado por un sistema de Airzone desarrollado para RKS-Radiant Klima System que cuenta con termostatos digitales con lectura de humedad. La instalación puede ser controlada en remoto, vía web, mediante una aplicación para el móvil.

La superficie en total a climatizar es de 45 m² aprox., ocupando dos salas:  La sala conocida como “Sala Cucurilla” de 34 m² y la sala de la asesoría psicológica de 11,90 m². Dentro de la sala mayor se ha ubicado y ocultado con un tabique la sala técnica (dimensiones bastante reducidas a poco más de 1 m²).

En la sala técnica se ubican:

*Dispositivos de control de la bomba de calor Vaillant aroTHERM VWL 115/2  de 10,8kW – COP 4,20  A7W35. (Máquina sobre dimensionada por si ampliase la instalación)

*Depósito de inercia de 75l – Desfangador magnético – Purgador micro burbujas – Vaso de expansión

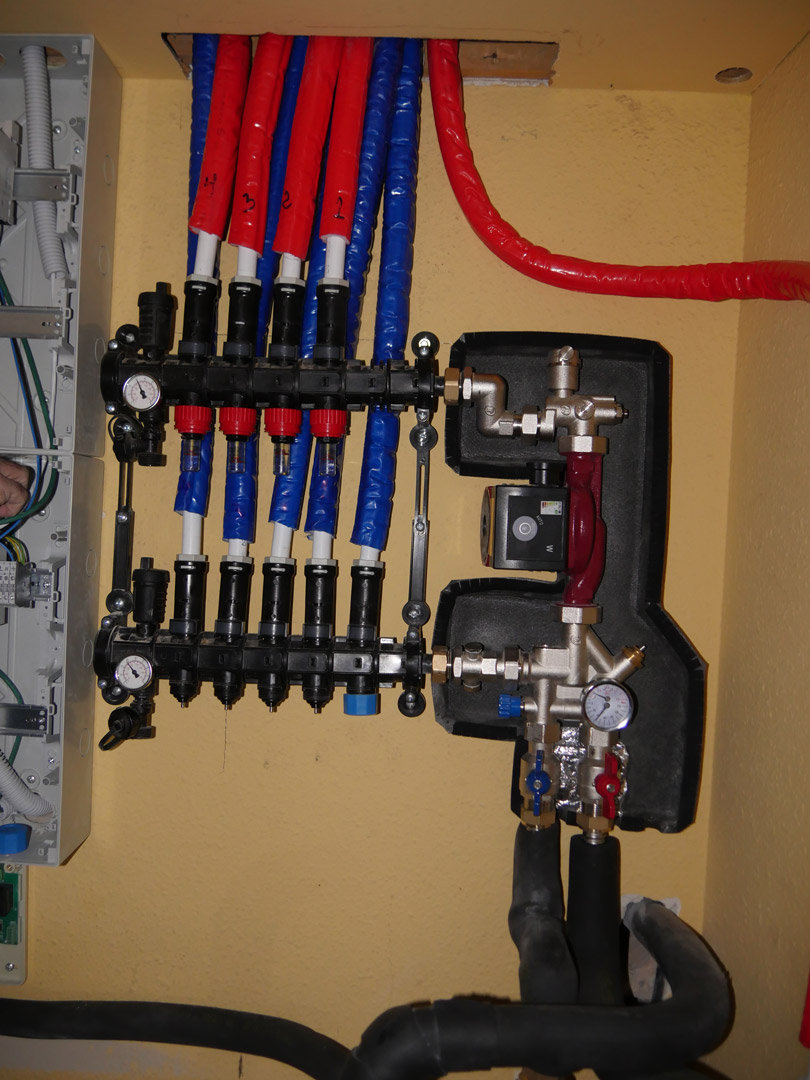

*Colector circuitos techo – Grupo de Impulsión con by-pass y bomba circuladora-

N.º y superficie de paneles radiantes, potencia disponible:

*¹ – La potencia de calor entregada deberá ser mayor de lo habitual (W/m²) dadas las características del edificio. La Tª de impulsión recomendada será de 45°C. Cuando se acometa la próxima rehabilitación con incorporación de aislamientos en el edificio, colocación de ventanas de altas prestaciones, etc., esta temperatura se deberá situar en torno a 35°-38°C (55-65W/m2). Obteniendo así la máxima eficiencia posible.

*² – A la potencia de refrigeración (Tª de impulsión recomendada de 15ºC) se deberá añadir la que aportaría la máquina de deshumidificación en caso de ser requerido su funcionamiento por el control climático para garantizar el máximo confort. La humedad relativa se debe situar dentro de los parámetros de confort y de seguridad, garantizándose que no se produzca condensación.

Dadas las características de aislamiento del edificio, y mientras no se realicen las obras de mejora de la eficiencia de dicho inmueble en cerramientos, las temperaturas de trabajo de la bomba de calor se hallarán fuera de sus rangos habituales para este sistema que están entre 33 y 38ºC para calefacción y 14 y 17ºC para refrescamiento.

La gestión del sistema de climatización, la realizan los diferentes dispositivos electrónicos interconectados, de última generación (centralitas y termostatos con sensores de humedad incorporados), mencionados anteriormente,  que monitorizan en todo momento la temperatura y la humedad relativa de las salas.

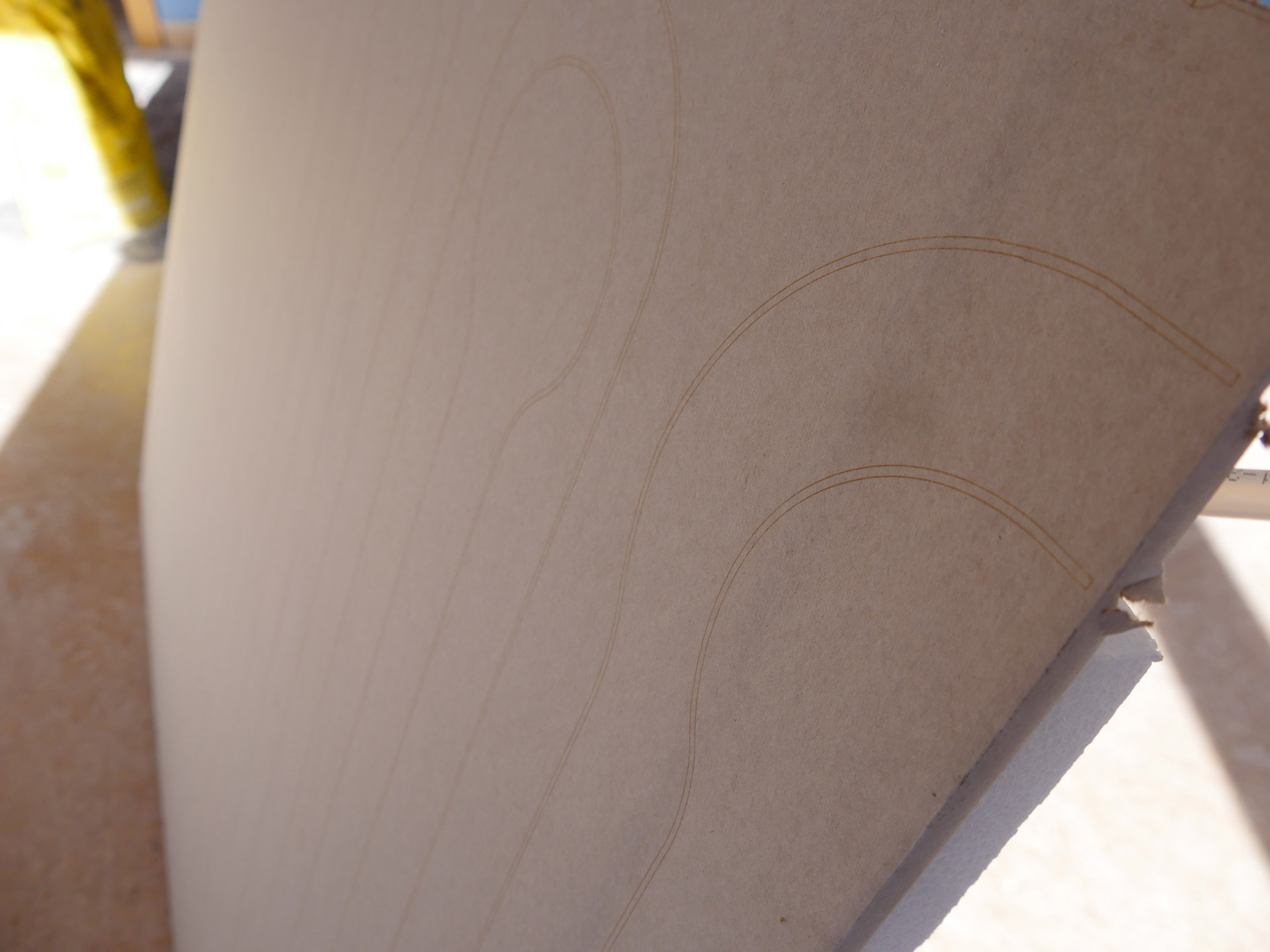

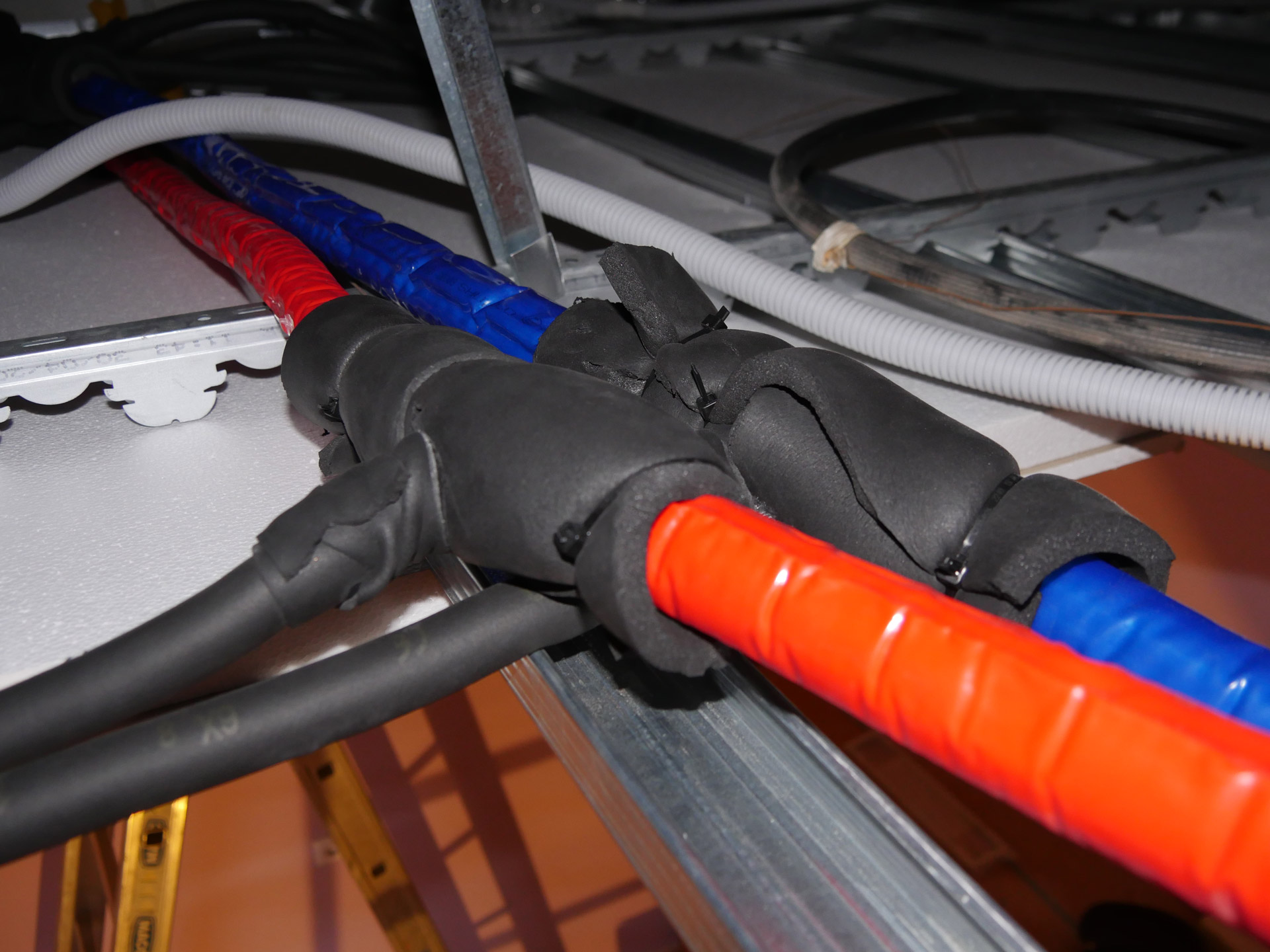

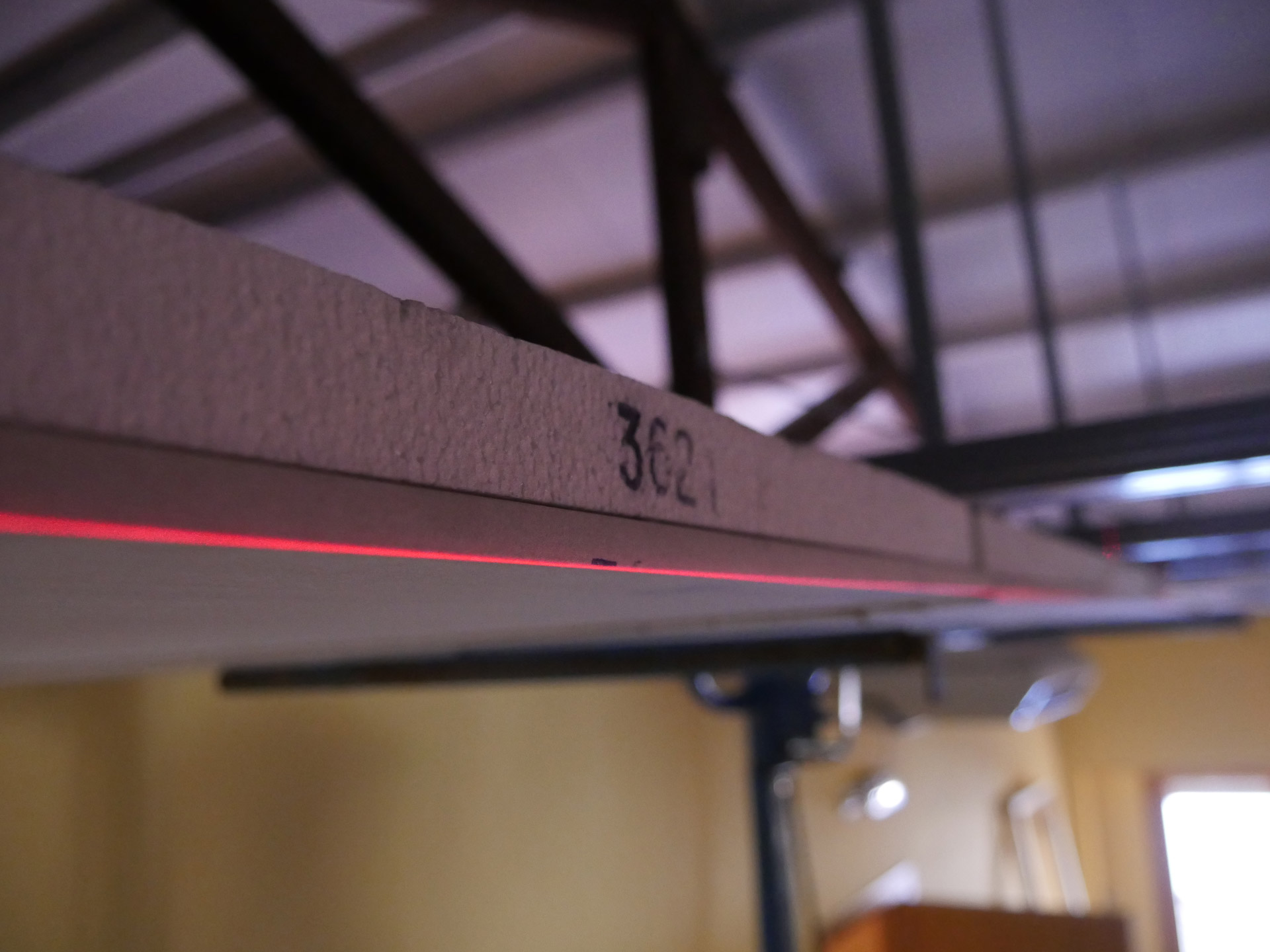

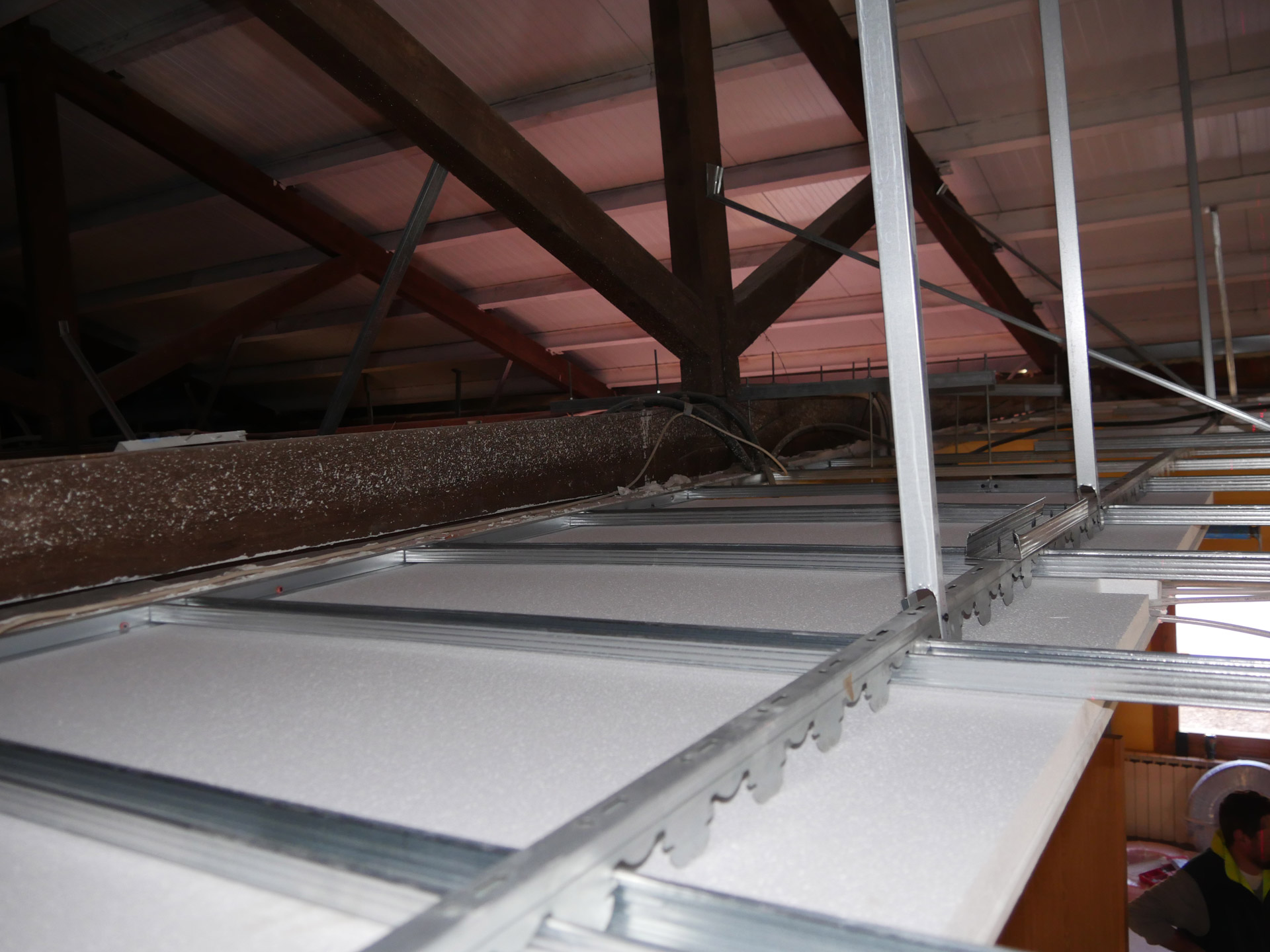

Las fotografías corresponden a los diferentes pasos del proceso.
